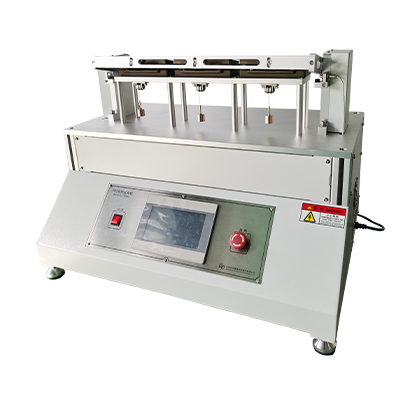

FPC弯折试验机

产品特点

• 机械结构可满足多种规格的样品在工装测试

• 更换不同规格芯轴的工装，实现不同折弯半径的测试

• 设备摆臂拨片有间隙，可避免样品受其他外力

• 砝码荷重，使被测样品微量拉伸紧贴芯轴表面

• 触屏控制，直接输入和显示测试参数，易操作，可根据用户需求扩展

• 可设定转动角度，回程停留时间，转动速度及试验次数

• 伺服电机指数曲线加减速可避免在快速翻合时角度过冲

主要功能

FPC 弯折寿命疲劳试验

柔性材料弯折寿命测试

技术参数

• 用途：FPC弯折测试

• 工位数量：3 工位一个平台面(一拖三控制)

• 操作方式：触摸屏

• 驱动方式：伺服电机

• 摆臂角度范围：0~180°(可设定)

• 角度精度：0.5°

• 测试频率：10~60 次1分钟(可设定)

• 保持间隔时间设定：0.1~99s

• 砝码荷重：50g(可定制)

• 测试样品规格：满足展开尺寸(长*宽*厚)150*40*1mm，样品固定方式为双面胶粘贴在夹具板上

• 绕折半径：1mm，后续可更换夹具改变折弯半径

• 夹具台面：固定高度不可调

• 外形尺寸：600x450x520mm(L/W/H)

• 重量：50Kg

• 功率：1000W

• 电源：AC 220V 50Hz

工作环境和存储环境要求

工作温度和湿度：温度 18℃～30℃，湿度 40%～60% (非冷凝)

存储温度和湿度：温度-10℃～60℃，湿度 40%～60% (非冷凝)
